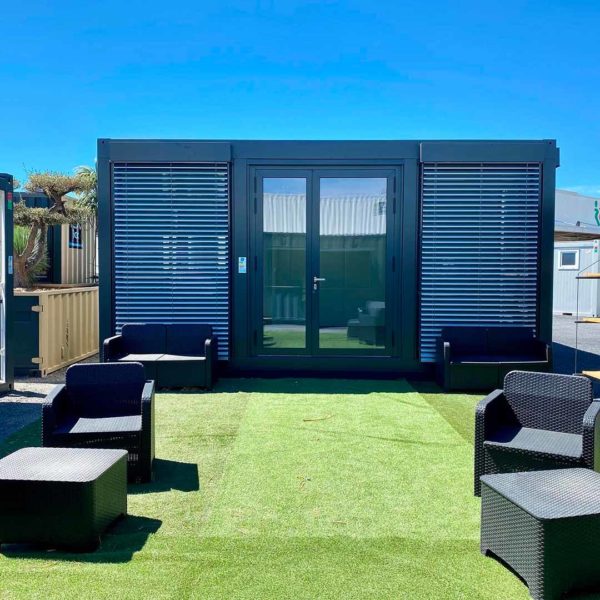

2 PCE… Bungalow bureau PLUS Line 20′
1 PCE… Bungalow sanitaire PLUS Line 20′
Version
– Mode de construction Monté
– Hauteur extérieure du bungalow 3100 mm
– Hauteur intérieure 2550 mm
– Cadre du toit Construction du toit avec écoulement des eaux intégré
DN75, isolée
– Position arrivée / évacuation d’eau Dans le panneau (encastrées)
Peinture
– Couleur cadre de bungalow RAL 7016 gris anthracite
– Couleur des panneaux RAL 7016 gris anthracite
– Coloris clips alu (profil en plastique) RAL 7016 gris anthracite
– Coloris lamelles volet roulant RAL 9006 aluminium blanc
– Couleur accessoire stores à lamelles Voir schéma

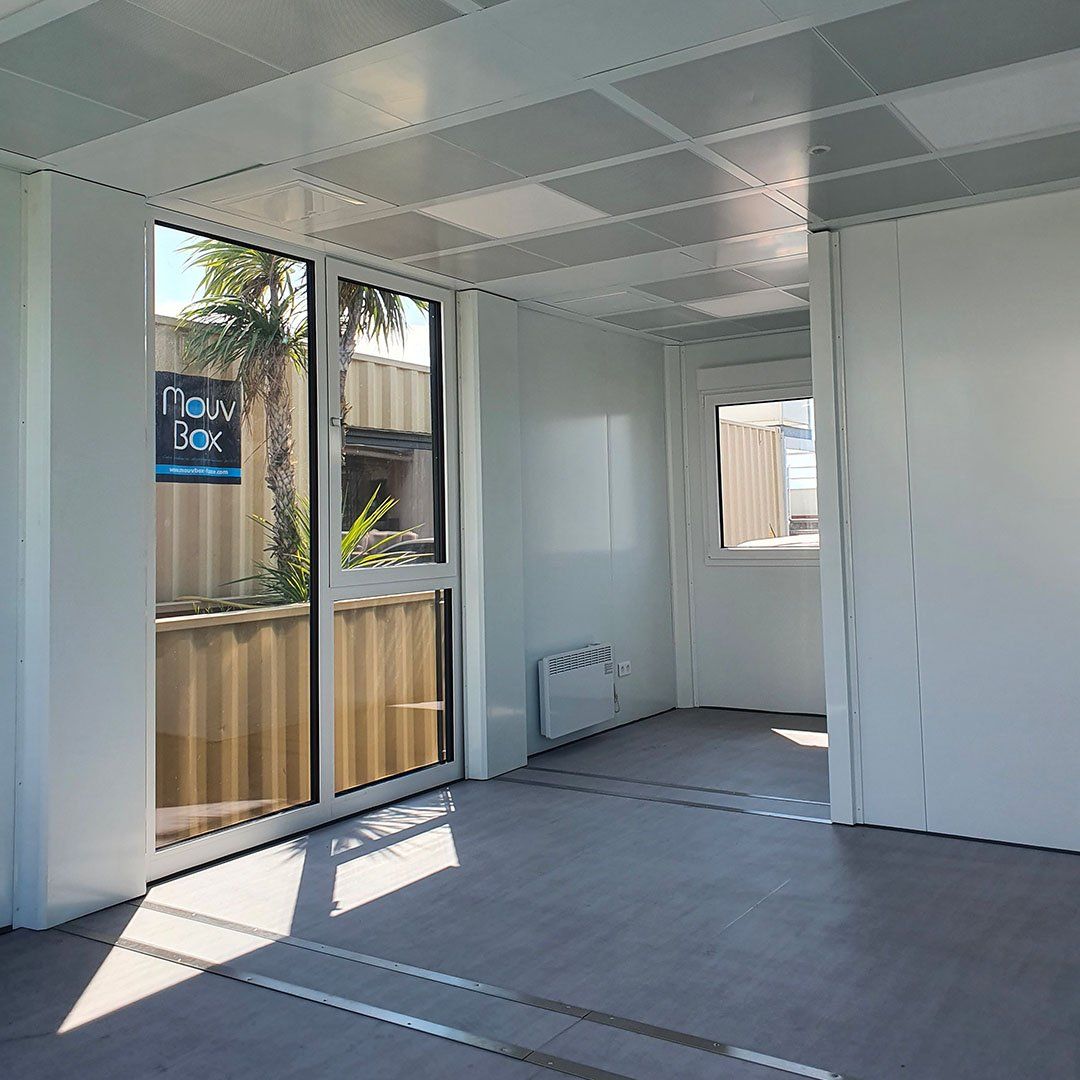

Décor intérieur
– Décor intérieur Tôle laquée, décor blanc
– Décor intérieur cloison Plaque de placo-plâtre recouverte de tôle, blanche
Isolation
– Isolation des parois Mousse PIR 110 mm
– Isolation du plafond 80 mm mousse polyuréthane, 120 mm laine de verre
– Isolation du plancher 110 mm mousse PIR, 50 mm laine de verre
– Isolation de la cloison Laine de verre 60 mm
Doublage pour tuyauterie encastrée
avec trappe d’entretien
– Profondeur double coque Voir schéma
– Décor intérieur Plaque de placo-plâtre recouverte de tôle, blanche
Electricité
– Branchement électrique Voir schéma
– Electricité FR Norme (400V/32A/5 fils)
Construction du sol
– Ecartement des passages de fourches Sans passages de fourches
– Plancher Plancher en contreplaqué
– Revêtement de sol Voir schéma
Équipement
1 PCE… Fenêtre de bureau oscillo-battante
Dimensions extérieures de la fenêtre: 945X1200 mm
Ouverture de fenêtre: 823X1078 mm
Hauteur du parapet 1030 au-dessus du plancher (FOK)
Lamelles en aluminium injectées de mousse
Triple vitrage ESG isolé rempli au gaz, Ug=0,7 W/m2K
1 PCE… Vasistas basculant
Dimensions extérieures de la fenêtre: 706X644 mm
Ouverture de fenêtre: 584X522 mm
Triple vitrage ESG translucide isolé rempli au gaz, Ug=0,7 W/m2K
1 PCE… Porte en acier
Largeur libre de passage : 936 mm
Plan n° P0101482-003
Hauteur libre de passage : 2065 mm
S’ouvrant vers l’intérieur
Vitrage de bungalow
2 PCE… Baie vitrée, sans pont thermique, avec profils en aluminium
Triple vitrage ESG isolé rempli au gaz, Ug=0,7 W/m2K
Store vénitien électrifié avec télécommande 16 canaux, lamelles en aluminium, coloris argenté
2 PCE… Baie vitrée, sans pont thermique, avec profils en aluminium, y compris double-porte, type 2000
Largeur libre de passage : 1824 mm
Hauteur libre de passage : 2478 mm
Triple vitrage ESG isolé rempli au gaz, Ug=0,7 W/m2K
Position du battant : A droite s’ouvrant vers l’extérieur
2 PCE… Baie vitrée, sans pont thermique, avec profils en aluminium, y compris fenêtre oscillo-battante
Ouverture de fenêtre: 863X1436 mm
Triple vitrage ESG isolé rempli au gaz, Ug=0,7 W/m2K
Store vénitien électrifié avec télécommande 16 canaux, lamelles en aluminium, coloris argenté
Cloisons de séparation
2 PCE… Elément de cloison intérieure 1090 mm
Isolation: 60 mm laine de verre
2 PCE… Elément de cloison intérieure 490 mm
Isolation: 60 mm laine de verre
1 PCE… Elément de cloison 1200 mm avec porte, type 1000
Largeur libre de passage : 936 mm
Hauteur libre de passage : 2065 mm
Isolation: 60 mm laine de verre
Equipement électrique
3 PCE… Tableau de distribution
5 PCE… Prise électrique simple
6 PCE… Prise électrique double
5 PCE… Branchement direct
1 PCE… Détecteur de mouvement
3 PCE… Détecteur de présence
1 PCE… Interrupteur
1 PCE… Prise réseau (2 pcs. RJ45 cat. 6A inserts) montée dans la goulotte
Equipement sanitaire
1 PCE… Réducteur de pression 3/4″
Equipement WC sans barrières
1 PCE… Lavabo adapté aux fauteuils roulants d’env. 670 mm
Y compris mitigeur à levier
Y compris miroir métallique
Y compris porte-serviette
1 PCE… WC adapté aux PMR
1 PCE… Poignée d’appui rabattable 700 mm avec déclencheur à distance
Composants adaptés aux PMR en rouge rubis
1 PCE… Poignée angulaire
Composants adaptés aux PMR en rouge rubis
Equipement de chauffage, d’aération, de refroidissement
3 PCE… Convecteur électrique 2 kW
1 PCE… Convecteur électrique 500 W
Plafond suspendu à dalles
70 PCE… Dalle en métal 600X600 mm perforée avec feutre acoutisque
Eclairage
8 PCE… Panneau LED 600X600 mm (40 W/4000 lm, blanc neutre) encastré dans le plafond
1 PCE… Plafonnier LED rond (23 W/2000 lm, blanc neutre)
Equipements supplémentaires
Matériel d’assemblage
2 PCE… Matériel d’assemblage extérieur 8-20′ PLUS Line P0052363
1 PCE… Pack complémentaire PLUS Line, version “L”
1 PCE… Matériel d’habillage intérieur PLUS Line
1 PCE… Matériel d’habillage intérieur pour zones partielles PLUS Line
2 PCE… Matériel d’assemblage des poteauxde soutien
4 PCE… Plaque de centrage, double, long pan
1 PCE… Kit d’assemblage porte 1000 mm PLUS Line
Hauteur libre de passage : 2065 mm
Remarque:
Classification de la résistance au feu
Construction du cadre R30
Construction du toit REI30
Panneaux muraux (panneaux entiers) EI30
La classification de résistance au feu ne concerne que les versions définies ci-dessus du bungalow ou de l’ensemble de bungalows livré à
l’état neuf et que le feu se propageant de l’intérieur vers l’extérieur.
Sont exclus tous les équipements (par exemple, les portes, les fenêtres, les renforts dans les panneaux) et les percements.
La classification de résistance au feu n’est pas une référence pour les autres bungalows ou ensembles de bungalows.
En cas d’équipements supplémentaires ou de percements dans les bungalows ou ensembles de bungalows, nous ne pouvons confirmer
qu’une classification de résistance au feu concernant la construction du cadre.
Le contrôle des directives locales concernant la protection anti-feu sont à votre charge.
MOUVBOX met à votre disposition les différents composants ainsi que le matériel d’habillage et d’assemblage.
La construction du cadre des différents modules individuels ou assemblés est à habiller selon la classe de résistance au feu des
composants selon le rapport de classification “systèmes de protection anti-feu PLUS-Line”
Le rapport de classification des composants mis à disposition est valable à condition que le matériel fourni par MOUVBOX soit monté
de manière adéquate par une société agréée (engagée par vos soins) en respectant les indications de montage
“systèmes de protection anti-feu” de la société RIGIPS et les instructions de montage de la gamme “PLUS Line” .
Un contrôle visuel et un rapport écrit de réception des matériels d’habillage de protection anti-feu fournis par l’usine (plinthes d’angle,
plinthes de plafond,…) sont à effectués par la société agréée de montage engagée par vos soins.
Lorsqu’il y a des baies vitrées sur le bungalow, nous attirons votre attention sur le fait que certaines prescriptions locales en particulier
concernant les caractéristiques du vitrage et certaines règles techniques doivent être respectées.
C’est le cas entre autre lorsque le vitrage a une fonction de protection contre les chutes ou s’il est exposé à des projections sur des zones
de circulation.
Les baies vitrées à l’étage doivent être contrôlées avec soin.
Vous devez donc vérifier auparavant l’adéquation des vitrages par rapport à l’utilisation des bungalows prévue.
Informations complémentaires:
– Le client est responsable du support (terrain) sur lequel il nous a missionné (Option transport et déchargement).
– Afin de garantir le bon fonctionnement des BâtiModules, le client s’engage à préparer les sols en respectant les consignes
indiquées sur le cahier technique Article 6.2 – Plan général de fondations pour bungalow.
Informations disponibles sur: http://batimodule.com/Descriptif_technique_mouvbox.pdf
